NHỮNG KHÁI NIỆM CƠ BẢN CẦN NẮM KHI ĐẶT MẠCH IN

Đặt mạch in

Hôm nay mình xin giới thiệu cho các bạn một vài khái niệm trong vẽ và gia công mạch in. Mình thấy một số bạn còn khá bỡ ngỡ và khó khăn trong quá trình đặt mạch nên mình sẽ diễn giải cho các bạn dễ hiểu:

Vào thẳng vấn đề chính những khái niệm hôm nay mình muốn giới thiệu đó là:

1. Layer:

Layer là lớp mạch hay còn gọi là mặt. Các bạn thường nghe là mạch 1 lớp, mạch 2 lớp, mạch 4 lớp,…

Thì đơn giản layer lớp đồng mỏng được phủ trên board hoặc nằm bên trong board… từ lớp đồng này người ta sẽ tạo ra những đường mạch để kết nối các chân linh kiện trên bảng mạch…

Hiện nay có nhiều loại mạch có loại 1 lớp, 2 lớp, 4 lớp, 6 lớp, thậm chí là 26 hoặc 40 lớp… Phổ biến thường thấy nhất là mạch 2 lớp FR4 gồm 2 lớp cơ bản top (trên) và bottom (dưới). Người ta hay gọi tắt là top-layer và bot-layer hay gọi là lớp tóp lớp bót. (Ahihi)

via GIPHY

2. Trace:

Như đã giới thiệu ở trên những đường đồng tạo thành đường mạch kết nối chân linh kiện… Những đường này người ta gọi là trace. Khi vẽ thì một số phần mềm thường gọi là line nhưng khi gia công thì người ta thường quy ước là trace.

Trace: Đường mạch

3. Pad:

Hay còn gọi là chân linh kiện trên board… Là thành phần để tiếp xúc giữa đường mạch và linh kiện… Dùng để hàn thiếc vào chân linh kiện… những pad này thường được mạ thiếc, OSP, hoặc vàng để dễ hàn, bảo vệ chân linh kiện và cũng nhưng tăng khả năng dẫn điện, chịu nhiệt của linh kiện,…

4. Drill:

Hay còn gọi là lỗ khoan… là những lỗ tròn trên mạch

Có nhiều loại lỗ khoan trên board:

*** Lỗ khoan được mạ (plated) là những lỗ bên trong có 1 lớp đồng và được mạ thiếc hoặc OSP,… nhằm kết nối những đường mạch của những lớp khác nhau lại với nhau… lỗ via cũng là một loại lỗ khoan được mạ và thường thấy nhất những lỗ của những chân linh kiện cắm,…

***Lỗ khoan không được mạ (unplated): những lỗ này thường được khoan nhưng không có tác dụng dẫn điện… Cơ bản thường thấy là những lỗ để bắt vít, lỗ gắn tản nhiệt,…

5. Solder mask:

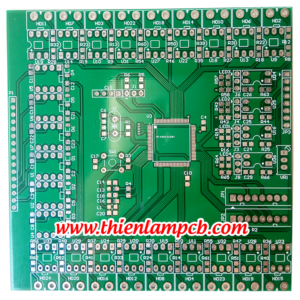

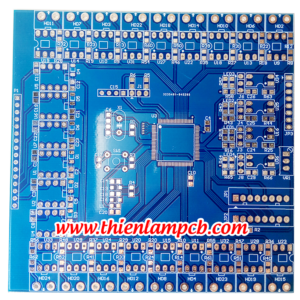

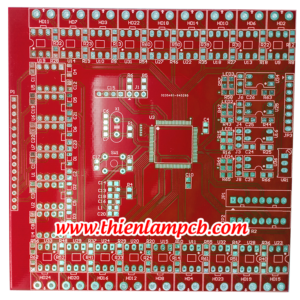

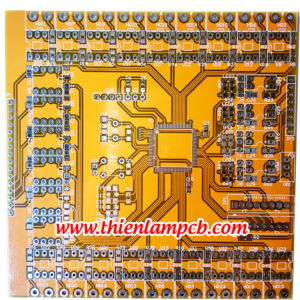

lớp màu được phủ lên trên bề mặt board… tùy theo yêu cầu người đặt mạch mà sẽ có những màu sắc khác nhau… tác dụng của lớp này là để bảo vệ board mạch không bị oxi hóa, không bị chập chạm khi cháy nổ,…

Đi kèm với solder mask sẽ là một khái niệm rất thú vị nhưng ít người biết đó là solder mask resist… Đây là 1 lớp đơn giản gồm những pad, đường mạch, lỗ,…có tác dụng là mở mặt nạ hàn… không cho phủ màu lên những điểm này. Để lộ ra những pad và đường mạch cần mạ thiếc…

via GIPHY

Khi vẽ mạch đôi lúc bạn cần phủ thiếc để tăng công suất cho những đường mạch của bạn… Bạn chỉ cần vẽ những đường mạch cần đó trên lớp resist này, tự động khi gia công người ta sẽ không phủ xanh lên những đường này cho bạn… mà sẽ mạ một lớp thiếc lên… và về bạn có thể tha hồ bôi thiếc chồng lên lớp thiếc của nhà sản xuất nhé…

6. Cuối cùng là silk-screen:

Đây là lớp trên cùng dùng để in tên linh kiện, in tên mạch hoặc logo mà bạn muốn in trên board… Tùy theo yêu cầu của khách hàng và đặc điểm của board mà lớp này sẽ có màu sắc khác nhau không nhất thiết là màu trắng như chúng ta thường thấy… Có thể là xanh, đen, trắng, đỏ,… nhưng những loại chữ có màu sắc khác thường sẽ tốn thêm chi phí so với những màu thông thường nhé.

Kết luận: Bài viết này mình đã giới thiệu sơ cho những bạn chưa hiểu rõ được mạch in những khái niệm cơ bản như Layer, Drill, Trace, Pad, Solder mask, Silk-screen,…

Thực ra trong bài viết thực sự mình biết có những chỗ chưa thực sự sát nghĩa… gọi là chưa chuẩn 100%. Nhưng mình quan điểm là dùng những từ ngữ dễ hiểu và gần gủi để người bình thường cũng có thể đọc hiểu. Vì vậy mong những anh em đã hiểu sâu hoặc hàn lâm không nên quá bắt bẻ nhé. Chỉ mong những bạn chưa hiểu có thể hiểu thêm tí về những thành phần của mạch in… Còn gạch đá gì thì mình xin chịu… Ahihi
